دیگ چدنی شوفاژکار مدل سوپر 400 8 پره

نقد و بررسی مهندسی دیگ چدنی شوفاژکار مدل سوپر 400 – 8 پره (S400-8)

دیگ چدنی شوفاژکار سری سوپر 400 هشت پره (S400-8) با ظرفیت حرارتی 198,000 کیلوکالری بر ساعت (معادل 230 کیلووات)، برای تأسیسات حرارتی سنگین و پروژه‌های ساختمانی متوسط تا بزرگ طراحی شده است. طراحی مدولار پره‌ای همراه با تحمل فشار کاری تا 4 اتمسفر، این محصول را به انتخابی مطمئن جهت جایگزینی دیگ‌های فولادی قدیمی یا تجهیز موتورخانه‌های نوساز تبدیل کرده است.

متریال و خواص متالورژیکی بدنه

ریخته‌گری پره‌های دیگ S400-8 از آلیاژ ویژه چدن آتش‌خوار با ضخامت یکنواخت صورت گرفته است. این آلیاژ علاوه بر رسانایی حرارتی بسیار بالا، مقاومت مکانیکی فوق‌العاده‌ای در برابر فرسایش ناشی از حرارت پیوسته مشعل، رطوبت محیط موتورخانه و اسیدهای حاصل از احتراق سوخت‌های فسیلی دارد. فین‌های انتقال حرارت تعبیه‌شده در محفظه احتراق و پاس‌های دود، مساحت تبادل انرژی میان شعله و سیال را به شکل چشمگیری ارتقا داده‌اند.

راندمان حرارتی و تکنولوژی احتراق

• گذر احتراق ۳ پاس حقیقی: با گردش کامل گازهای داغ در سه مسیر مجزا، بخش اعظم انرژی سوخت به آب منتقل شده و اتلاف حرارتی از طریق دودکش به کمترین حد ممکن می‌رسد.
• پره عقب مجهز به گردش آب (Wet Back): پره انتهایی دیگ به طور پیوسته توسط جریان آب خنک می‌شود تا از سوختگی، تنش‌های موضعی و دفرمه‌شدن ناشی از برخورد مستقیم شعله جلوگیری شود.
• لوله توزیع آب (آب‌پخش‌کن داخلی): با پخش یکنواخت آب بازگشتی در سراسر ۸ پره، اختلاف دمای ناگهانی بین پره‌ها از بین رفته و خطر شوک حرارتی به صفر می‌رسد.

قابلیت‌های نصب، نگهداری و ایزولاسیون

دیگ S400-8 با طول 1,269 میلی‌متر و وزن خالص 542 کیلوگرم، به صورت قطعات پره‌ای مجزا به محل پروژه منتقل می‌شود. این ویژگی بزرگ، انتقال تجهیزات را از درگاه‌های باریک یا راه‌پله‌های موتورخانه بدون نیاز به تخریب سازه تسهیل می‌کند. کاور محافظ به همراه عایق پشم شیشه سراسری، تلفات حرارتی بدنه را مهار کرده و راندمان کلی موتورخانه را افزایش می‌دهد.

ویژگی‌های فنی کلیدی دیگ S400-8:

• ظرفیت حرارتی: 198,000 kcal/hr (230 kW – 786,000 Btu/hr)
• حجم آب‌گیری دیگ: 87.3 لیتر
• حجم محفظه احتراق: 0.1143 مترمکعب
• حداکثر فشار کاری: 4 بار (پاسخگوی ساختمان‌های تا 13 طبقه)
• حداکثر دمای کاری مجاز: 90 درجه سانتی‌گراد
• سایز اتصالات ورودی/خروجی: 2 اینچ (DN 50)
• سازگاری با انواع مشعل: گازسوز و گازوئیل‌سوز (قطر دهانه مشعل‌گیر 127 میلی‌متر)
• هوشمندسازی: سازگار با اتوماسیون صنعتی، سامانه کنترل BMS و انرژی خورشیدی

مدت زمان گارانتی ۱۰ سال میباشد
جهت بهره مندی از گارانتی میبایست نصب دستگاه توسط تکنسین شرکت صورت پذیرد
جهت فعالسازی گارانتی میبایست بلافاصله پس از نصب دستگاه با واحد خدمات پس از فروش تماس حاصل شود

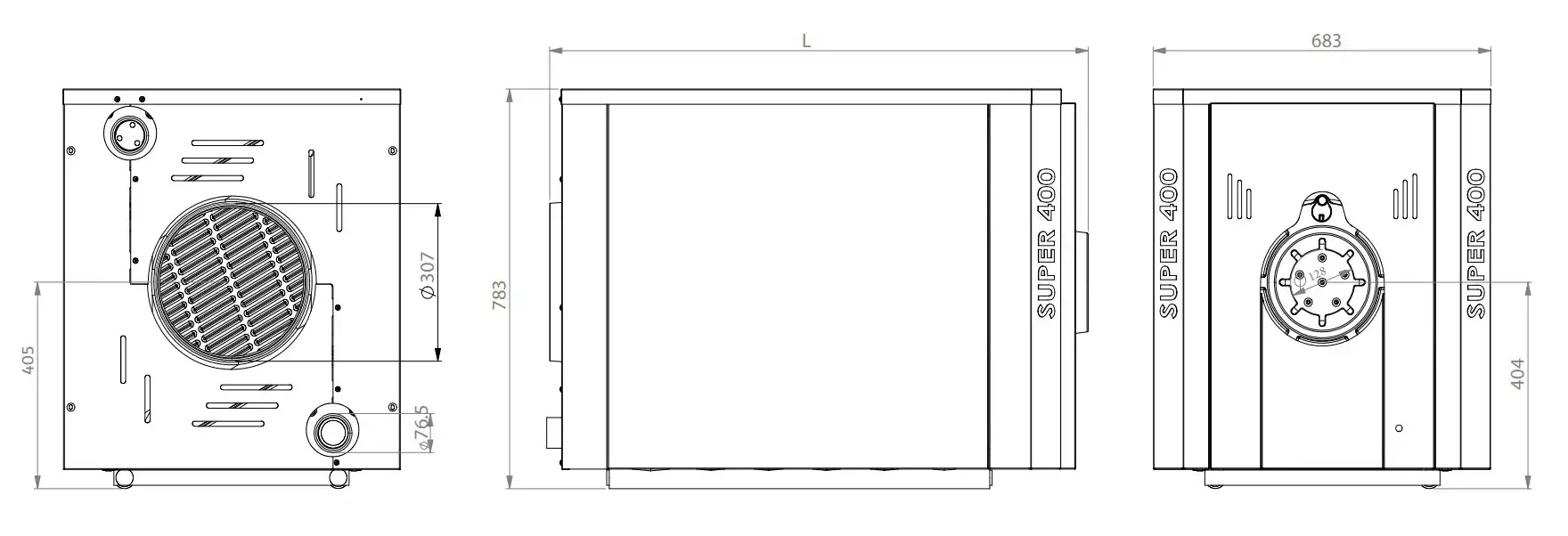

ابعاد و اندازه دیگ چدنی شوفاژکار سری سوپر 400

سوالات متداول دیگ سوپر ۴۰۰ – ۸ پره

• دیگ سوپر ۴۰۰ – ۸ پره برای چه ساختمانی با چه متراژی مناسب است؟

این مدل با ظرفیت نزدیک به ۲۰۰ هزار کیلوکالری، برای ساختمان‌های مسکونی تا حدود ۱۵ الی ۱۸ واحد (زیربنای ناخالص تا حدود ۱,۵۰۰ تا ۱,۸۰۰ مترمربع بسته به عایق‌کاری بنا و شرایط اقلیمی) و همچنین مجتمع‌های تجاری یا ورزشی متوسط ایده‌آل است.

• مشعل مناسب برای بویلر S400-8 کدام است؟

مشعل‌های استاندارد گازسوز یا گازوئیل‌سوز با ظرفیت حرارتی حدود ۲۲۰,۰۰۰ تا ۲۴۰,۰۰۰ کیلوکالری بر ساعت بهترین انطباق را با این دیگ ایجاد می‌کنند تا راندمان اسمی دستگاه به‌طور کامل محقق شود.

• گارانتی و خدمات پس از فروش این مدل چگونه است؟

در صورت رعایت ضوابط نصب و مونتاژ توسط عوامل مجاز شوفاژکار، این دیگ دارای ۱۰ سال گارانتی بدنه و خدمات پشتیبانی در سراسر کشور است.
