کوپلینگ پمپ سیرکولاتور؛ خرید کوپلینگ واسطه شوفاژ

کوپلینگ پمپ سیرکولاتور که با نام‌های کوپلینگ واسطه شوفاژ و کوپلینگ پمپ واسطه‌دار نیز شناخته می‌شود، قطعه‌ای مکانیکی برای اتصال مجموعه الکتروموتور به شفت پمپ است. این قطعه، حرکت دورانی موتور را به شفت انتقال می‌دهد تا پروانه پمپ بتواند آب را در مدار گرمایش، موتورخانه یا سیستم تهویه به گردش درآورد.

انتخاب کوپلینگ مناسب، فقط به مشابه بودن ظاهری قطعه محدود نیست. مدل پمپ، نوع واسطه، قطر شفت، ابعاد محل نصب و وضعیت هم‌راستایی موتور و شفت، همگی در انتخاب درست این قطعه اثر دارند. استفاده از کوپلینگ نامتناسب یا نصب نادرست آن می‌تواند باعث افزایش لرزش، انتقال نامناسب نیرو و وارد شدن فشار اضافی به اجزای مجموعه پمپ شود.

در سیال‌تک می‌توانید برای خرید و استعلام قیمت کوپلینگ پمپ سیرکولاتور، مشخصات پمپ یا تصویر قطعه قدیمی را ارسال کنید تا مدل سازگار با دستگاه شما بررسی شود.

کوپلینگ پمپ سیرکولاتور چیست و چه وظیفه‌ای دارد؟

در بسیاری از پمپ‌های سیرکولاتور واسطه‌دار، موتور و بخش هیدرولیکی پمپ به‌صورت یک مجموعه قابل تفکیک طراحی می‌شوند. در ساختار پمپ سیرکولاتور ، کوپلینگ میان شفت واسطه و شفت دینام قرار می‌گیرد و وظیفه دارد حرکت چرخشی تولیدشده توسط الکتروموتور را به شفت واسطه منتقل کند.

با چرخش شفت، پروانه پمپ نیز به حرکت درمی‌آید و سیال در سیستم گردش پیدا می‌کند. به همین دلیل، کوپلینگ قطعه‌ای کوچک اما مهم در زنجیره انتقال نیرو در پمپ‌های شوفاژ و سیرکولاتور است.

وظایف اصلی کوپلینگ واسطه پمپ

• ایجاد اتصال مکانیکی میان موتور و شفت پمپ
• انتقال حرکت دورانی و گشتاور از الکتروموتور به شفت
• کمک به حفظ هم‌راستایی نسبی میان موتور و پمپ
• مدیریت محدود ناهم‌راستایی‌های شعاعی، محوری یا زاویه‌ای در مدل‌های طراحی‌شده برای این کاربرد
• کمک به عملکرد پایدار مجموعه واسطه، شفت و پروانه

تفاوت کوپلینگ پمپ سیرکولاتور با واسطه پمپ چیست؟

در بازار تأسیسات، واژه‌های «واسطه» و «کوپلینگ» گاهی به‌جای هم استفاده می‌شوند؛ اما از نظر فنی این دو قطعه الزاماً یکسان نیستند.

• واسطه پمپ:
  معمولاً بخش واسط پمپ سیرکولاتور یا بدنه‌ای است که بین الکتروموتور و بدنه پمپ قرار می‌گیرد و محل قرارگیری یا اتصال اجزای مجموعه را فراهم می‌کند.
• کوپلینگ پمپ:
  قطعه‌ای است که وظیفه اصلی آن انتقال حرکت بین موتور و شفت پمپ است.

در زمان خرید، بهتر است نام قطعه را تنها معیار قرار ندهید؛ بلکه مدل پمپ، تصویر قطعه، ابعاد و محل نصب را نیز با فروشنده تطبیق دهید. در بعضی پمپ‌ها ممکن است کوپلینگ به‌عنوان بخشی از مجموعه واسطه عرضه شود و در برخی مدل‌ها به‌صورت قطعه یدکی مستقل قابل تهیه باشد.

مدل‌های رایج کوپلینگ پمپ سیرکولاتور

کوپلینگ‌ها از نظر ابعاد، نحوه اتصال، قطر محل نشیمن، طراحی داخلی و سازگاری با مدل پمپ تفاوت دارند. از نمونه‌های متداول موجود در بازار قطعات پمپ سیرکولاتور می‌توان به مدل‌های زیر اشاره کرد:

• کوپلینگ پمپ بلندکاست تهران 2AA
• کوپلینگ پمپ بلندکاست تهران HV
• کوپلینگ پمپ بلندکاست تهران سری A7

توجه کنید که نام‌گذاری مدل‌ها به‌تنهایی برای انتخاب قطعه کافی نیست. قبل از سفارش، باید سازگاری کوپلینگ با مدل دقیق پمپ و واسطه بررسی شود؛ زیرا ممکن است دو قطعه با ظاهر نزدیک، از نظر قطر شفت، طول، جای پیچ یا نوع اتصال با یکدیگر تفاوت داشته باشند.

جنس کوپلینگ پمپ شوفاژ

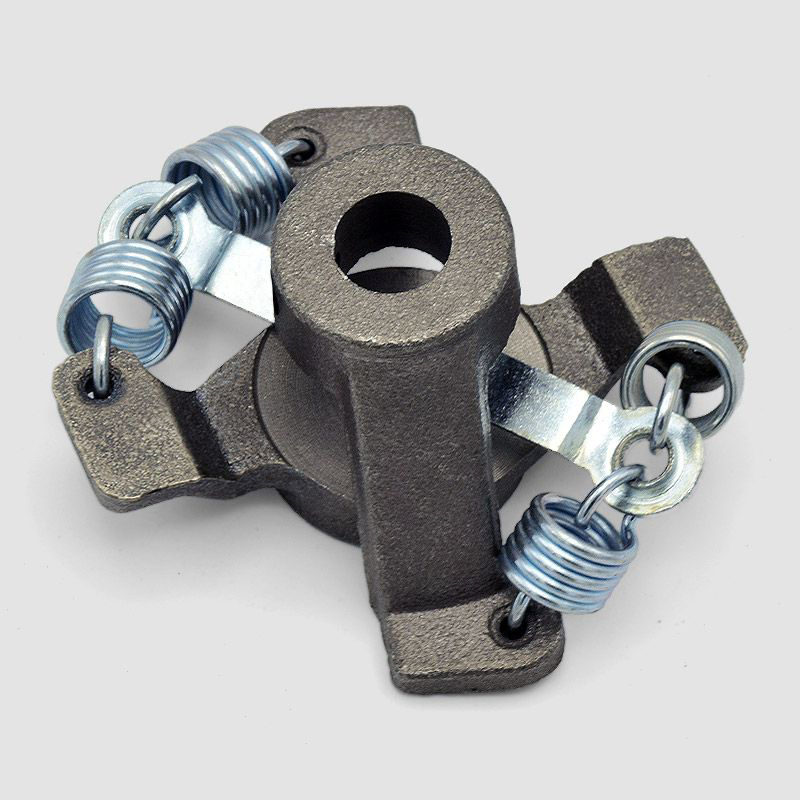

جنس و ساختار کوپلینگ به مدل پمپ و طراحی سازنده وابسته است. در برخی مدل‌های کوپلینگ واسطه شوفاژ، از آلیاژهای چدنی مانند چدن خاکستری استفاده می‌شود و ساختار قطعه می‌تواند دارای اجزای فلزی یا فنری باشد.

با این حال، این مشخصات را نباید برای تمام مدل‌های موجود در بازار یکسان در نظر گرفت. برای انتخاب دقیق، مشخصات فنی، ابعاد و ساختار کوپلینگ باید با قطعه قبلی یا اطلاعات مدل پمپ تطبیق داده شود.

اهمیت هم‌راستایی موتور و شفت در نصب کوپلینگ

یکی از مهم‌ترین نکات هنگام نصب یا تعویض کوپلینگ پمپ سیرکولاتور، بررسی هم‌راستایی موتور و شفت است. هم‌راستا نبودن اجزای مجموعه می‌تواند بار نامتعادل ایجاد کند و در بلندمدت باعث لرزش، صدای غیرعادی، استهلاک بیشتر یا آسیب به بخش‌های متصل به شفت شود.

کوپلینگ‌های مناسب پمپ سیرکولاتور می‌توانند مقدار محدودی از ناهم‌راستایی را مدیریت کنند؛ اما نباید از آن‌ها برای جبران خطای زیاد در نصب موتور، تاب‌داشتگی شفت یا خرابی سایر اجزای پمپ استفاده شود.

پیش از نصب کوپلینگ به این موارد توجه کنید

• برق پمپ را کاملاً قطع کنید.
• مدل پمپ و قطعه جایگزین را تطبیق دهید.
• شفت پمپ و محور موتور را از نظر سلامت ظاهری بررسی کنید.
• از قرارگیری صحیح کوپلینگ در محل نشیمن مطمئن شوید.
• هم‌راستایی موتور و شفت را پیش از راه‌اندازی بررسی کنید.
• پس از مونتاژ، عملکرد پمپ را از نظر لرزش و صدای غیرعادی کنترل کنید.

اگر تجربه کافی در باز و بست پمپ‌های سیرکولاتور ندارید، انجام این کار را به تعمیرکار یا تکنسین تأسیسات بسپارید.

چه زمانی باید کوپلینگ پمپ سیرکولاتور را بررسی یا تعویض کرد؟

کوپلینگ قطعه‌ای است که به‌طور مستقیم در انتقال حرکت میان موتور و شفت نقش دارد؛ بنابراین هرگونه اختلال در این بخش می‌تواند عملکرد کلی پمپ را تحت تأثیر قرار دهد. در صورت مشاهده موارد زیر، بررسی مجموعه کوپلینگ، شفت و هم‌راستایی موتور ضروری است:

• لرزش غیرعادی در مجموعه موتور و پمپ
• عملکرد نامنظم پمپ پس از تعمیر یا مونتاژ
• انتقال نامناسب حرکت از موتور به شفت
• مشاهده آسیب ظاهری، خوردگی یا تغییر شکل در قطعه
• ایجاد فشار یا استهلاک غیرعادی در اجزای متصل به موتور و شفت

این علائم لزوماً فقط به خرابی کوپلینگ مربوط نیستند و ممکن است از مشکلاتی مانند خرابی بلبرینگ، تاب‌داشتگی شفت، ایراد موتور یا مونتاژ نادرست نیز ناشی شوند. به همین دلیل، بهتر است عیب‌یابی به‌صورت کامل انجام شود.

راهنمای خرید کوپلینگ پمپ سیرکولاتور

برای خرید مطمئن کوپلینگ پمپ، صرفاً بر اساس نام‌هایی مانند «کوپلینگ شوفاژ» یا «کوپلینگ واسطه» سفارش ندهید. قطعه باید با ساختار واقعی پمپ شما تطابق داشته باشد.

اطلاعات لازم برای انتخاب کوپلینگ مناسب

• برند و مدل کامل پمپ سیرکولاتور
• مدل واسطه یا الکتروموتور
• تصویر واضح از قطعه قدیمی
• قطر شفت و ابعاد تقریبی کوپلینگ
• طول قطعه و نوع محل اتصال
• تعداد و محل پیچ‌ها یا اجزای اتصال‌دهنده

قیمت کوپلینگ پمپ سیرکولاتور

قیمت کوپلینگ پمپ سیرکولاتور به عواملی مانند مدل پمپ، نوع کوپلینگ، ابعاد بستگی دارد. به‌دلیل تفاوت میان مدل‌هایی مانند 2AA، HV و سری A7 و همچنین تفاوت در مشخصات فنی هر پمپ، اعلام قیمت دقیق بدون تعیین مدل امکان‌پذیر نیست.

برای استعلام قیمت و موجودی، تصویر قطعه قدیمی یا مشخصات کامل پمپ را برای کارشناسان سیال‌تک ارسال کنید تا مدل سازگار بررسی شود.

خرید کوپلینگ پمپ سیرکولاتور از سیال‌تک

اگر برای پمپ موتورخانه، شوفاژ یا سیستم گردش آب خود به کوپلینگ نیاز دارید، پیش از خرید مدل دقیق پمپ و ابعاد قطعه را بررسی کنید. کارشناسان سیال‌تک می‌توانند با دریافت عکس قطعه، اطلاعات پمپ و مشخصات فنی، در انتخاب کوپلینگ سازگار به شما کمک کنند.

برای استعلام قیمت، بررسی موجودی و انتخاب مدل مناسب، با سیال‌تک تماس بگیرید یا مشخصات پمپ و تصویر قطعه قدیمی را ارسال کنید.

سؤالات متداول درباره کوپلینگ پمپ سیرکولاتور

کوپلینگ پمپ سیرکولاتور چه کاری انجام می‌دهد؟

کوپلینگ، حرکت دورانی الکتروموتور را به شفت پمپ منتقل می‌کند و در پمپ‌های واسطه‌دار، نقش رابط میان مجموعه موتور و شفت را بر عهده دارد.

آیا کوپلینگ و واسطه پمپ یک قطعه هستند؟

خیر، این دو اصطلاح گاهی در بازار به‌جای هم استفاده می‌شوند؛ اما از نظر فنی، واسطه معمولاً بخش رابط یا بدنه میان موتور و پمپ است، در حالی که کوپلینگ وظیفه انتقال حرکت میان موتور و شفت را دارد.

چگونه کوپلینگ مناسب پمپ را انتخاب کنیم؟

مدل دقیق پمپ، مدل واسطه، قطر شفت، ابعاد قطعه، محل پیچ‌ها و تصویر کوپلینگ قدیمی باید بررسی شود. بهترین روش، تطبیق قطعه با مشخصات واقعی پمپ است.

آیا کوپلینگ پمپ 2AA با مدل HV یا A7 یکسان است؟

لزوماً خیر. مدل‌های 2AA، HV و A7 ممکن است از نظر ابعاد، نوع اتصال و سازگاری با پمپ تفاوت داشته باشند. قبل از خرید باید مدل دقیق دستگاه و قطعه بررسی شود.

آیا نصب کوپلینگ نیاز به تخصص دارد؟

بله. نصب صحیح به بررسی هم‌راستایی موتور و شفت نیاز دارد. نصب نادرست می‌تواند باعث لرزش، انتقال نامناسب نیرو و استهلاک اجزای پمپ شود.
