نحوه نصب پمپ سیرکولاتور موتورخانه؛ آموزش تصویری + چکلیست کامل نصب
- تیر 7, 1405
- نویسنده: تعالی فرد
نصب پمپ سیرکولاتور شاید در ظاهر ساده به نظر برسد، اما یک اشتباه کوچک در پوزیشن نصب، جهت فلش، هواگیری یا اتصالات میتواند نتیجهاش را بهصورت:
- صدای غیرعادی و لرزش پمپ
- هوا گرفتن مدار گرمایش
- کاهش دبی و گرمایش ناکافی رادیاتورها و فنکویلها
- حتی سوختن موتور پمپ
در این راهنما، طریقه نصب پمپ سیرکولاتور موتورخانه را بهصورت کاملاً عملی، مرحلهبهمرحله و با چکلیست اجرایی بررسی میکنیم تا هم برای مجریان تاسیسات، هم تکنسینها و هم کارفرماها مرجع قابل استناد باشد.
۱. قبل از نصب: چند نکته کلیدی درباره پمپ سیرکولاتور
قبل از اینکه سراغ ابزار و آچار برویم، چند نکته پایه را یادآوری کنیم:
- وظیفه پمپ سیرکولاتور: گردش آب گرم یا سرد در مدار گرمایش/سرمایش (دیگ – لولهها – رادیاتور یا فنکویل – برگشت به دیگ).

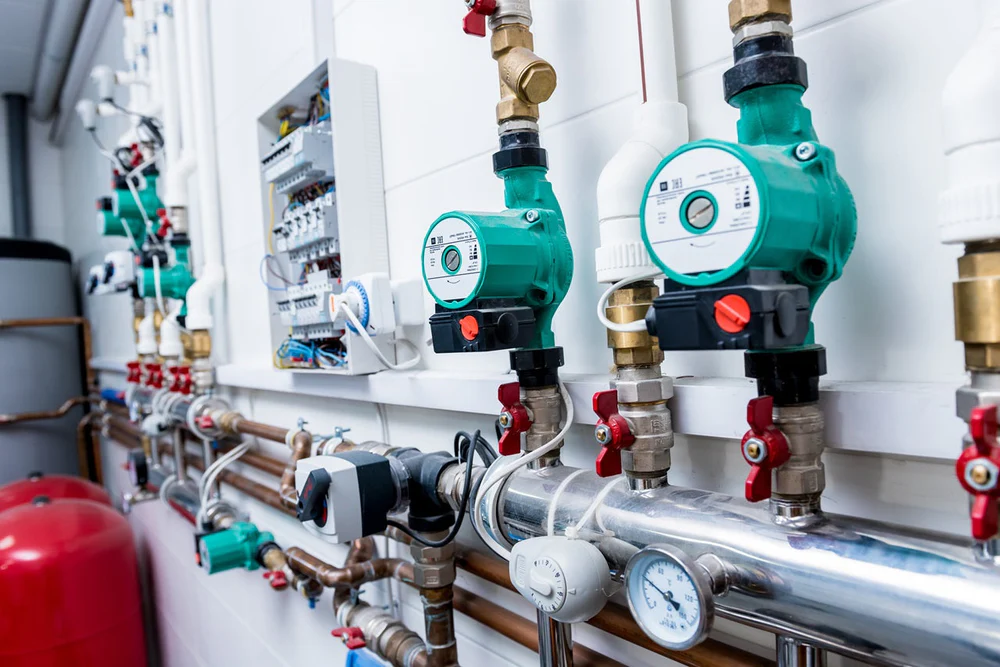

- محل نصب رایج: در اغلب موتورخانهها، پمپ روی مسیر برگشت نصب میشود:
- در گرمایش: روی برگشت رادیاتورها یا فنکویلها، قبل از دیگ آب گرم
- در سرمایش: روی برگشت فنکویلها یا هواساز، قبل از چیلر
- انواع رایج در موتورخانه:
- پمپ خطی (In-line) – معمولاً قرمز، فلنجدار، در امتداد لوله

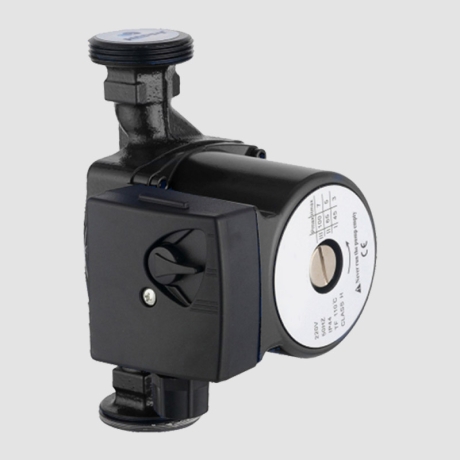

- پمپ آبگرد / روتور تر – غالباً سبز یا مشکی، کامپکتتر، بیشتر در سیستمهای کوچکتر
اگر هنوز در مرحله انتخاب مدل هستید، بهتر است قبل از نصب، حتماً محاسبه هد و دبی پمپ سیرکولاتور را بهدرستی انجام داده باشید.
۲. پوزیشن نصب پمپ سیرکولاتور؛ مسیر رفت یا برگشت؟
یکی از سوالهای رایج در آموزش نصب پمپ سیرکولاتور این است که: پمپ را روی رفت بزنیم یا برگشت؟
چرا اغلب روی برگشت نصب میشود؟
- آب در مسیر برگشت معمولاً کمی خنکتر است؛ دمای کاری پمپ کمتر و عمر قطعات بیشتر میشود.
- فشار در مسیر برگشت متعادلتر است و خطر کاویتاسیون کاهش مییابد.
- سرویسکاری، هواگیری و تعویض پمپ روی برگشت معمولاً راحتتر است.
استثناها و ملاحظات
- در بعضی طراحیها یا سیستمهای خاص، پمپ روی رفت نصب میشود، اما باید کاملاً مطابق نقشه مهندسی باشد.
- در هر دو حالت (رفت یا برگشت)، نکته حیاتی این است که:
- جهت فلش روی بدنه پمپ با جهت جریان مدار یکی باشد.
- ارتفاع و موقعیت پمپ بهگونهای باشد که امکان هواگیری و سرویس وجود داشته باشد.
۳. ابزارها و اتصالات موردنیاز برای نصب پمپ سیرکولاتور
برای یک نصب اصولی، فقط خود پمپ کافی نیست. پیشنهاد میشود قبل از شروع کار، چکلیست زیر را آماده داشته باشید:
۳.۱. ابزارهای عمومی
- آچار فرانسه و آچار تخت/رینگ
- پیچگوشتی دوسو و چهارسو
- فازمتر یا مولتیمتر
- متر و تراز
- تورچ یا سرپیک (در صورت نیاز به لحیم یا جوش)
- نوار تفلون یا خمیر و کنف مناسب
۳.۲. متعلقات و اتصالات خط لوله
- شیر فلکه (گیت ولو یا بالوالو) قبل و بعد پمپ برای قطع و وصل و امکان سرویسکاری
- مهرهماسوره یا فلنج برای قابلیت باز و بسته کردن راحت پمپ
- صافی Y-type در سمت مکش پمپ برای جلوگیری از ورود ذرات و رسوب
- لرزهگیر لاستیکی یا فلنج لاستیکی برای کاهش انتقال لرزش
- شیر یکطرفه (در صورت نیاز برای جلوگیری از برگشت جریان)
- شیر هواگیری در بالاترین نقطه مدار یا روی کلکتور نزدیک پمپ
- در پمپهای خطی سنگینتر: ساپورت و براکت مناسب برای تحمل وزن
۴. انتخاب محل نصب؛ فقط «روی لوله» نیست
محل نصب پمپ باید از چند نظر بررسی شود:
- مطابق نقشه هیدرولیکی: روی رفت یا برگشت، قبل از دیگ یا چیلر، مطابق طراحی مهندسی.
- دسترسی برای سرویس:
- فضای کافی برای باز کردن موتور و هیدرولیک پمپ
- امکان باز و بسته کردن پیچهای فلنج و مهرهماسوره
- ساپورت مناسب لولهها:
- وزن پمپ نباید فقط روی لولهها باشد.
- لولهها قبل و بعد از پمپ باید ساپورت و مهار شده باشند.
- محیط اطراف:
- عدم مجاورت با منابع گرمای شدید یا بخار مستقیم
- عدم قرارگیری در زیر محلهای نشتپذیر (مثلاً زیر پمپ دیگر یا منبع باز)
۵. مراحل نصب پمپ سیرکولاتور (قدمبهقدم)
در این بخش، طریقه نصب پمپ سیرکوله را بهصورت گامبهگام با فرض نصب یک پمپ خطی فلنجدار روی مسیر برگشت موتورخانه شرح میدهیم. برای پمپ آبگرد هم روند مشابه است، اما جزئیات اتصال کمی متفاوت است.
مرحله ۱: ایمنی – قطع برق و آب
- برق پمپ و تابلو مربوطه را کامل قطع کنید (کلید مینیاتوری یا فیوز).
- مسیر آب را با بستن شیرهای اصلی قطع و در صورت نیاز تخلیه جزئی انجام دهید.
- از خشک بودن محیط اطراف تابلو برق و ترمینالها مطمئن شوید.
مرحله ۲: علامتگذاری و برش لوله
- محل دقیق نصب را روی لوله با در نظر گرفتن طول پمپ، فلنجها و مهرهماسورهها مشخص کنید.
- فضای کافی برای استفاده از صافی و شیر فلکه قبل و بعد پمپ در نظر بگیرید.
- بخش مشخصشده از لوله را برش بزنید و لبهها را صاف و تمیز کنید.
مرحله ۳: نصب شیر فلکه و صافی

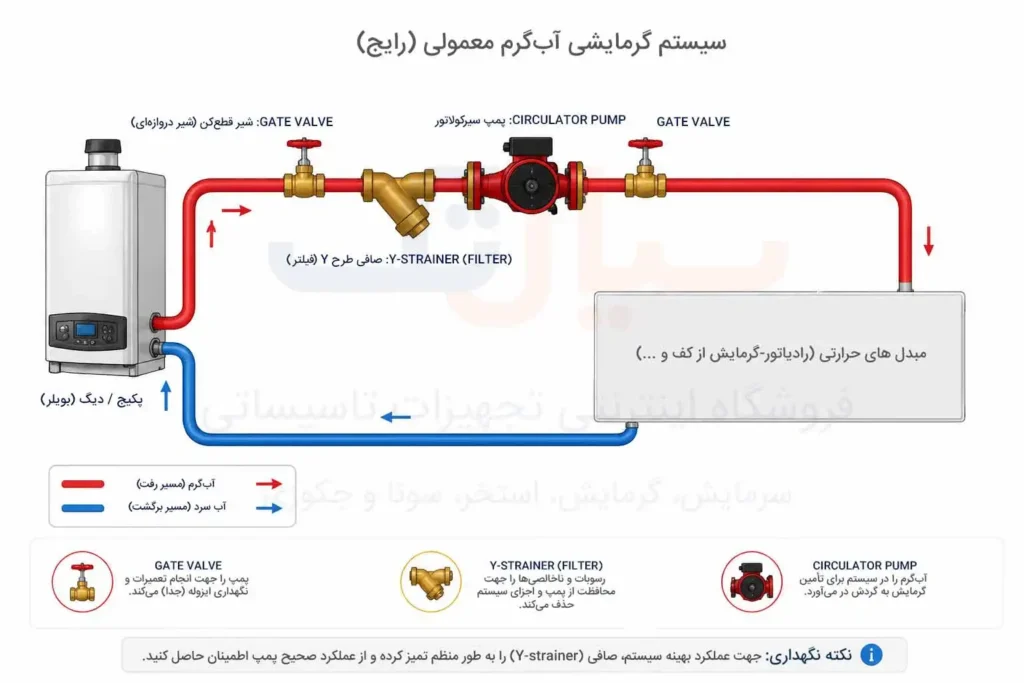

ترتیب پیشنهادی از سمت برگشت به سمت دیگ (در خط برگشت):
- لوله برگشت
- شیر فلکه اول
- صافی Y-type با جهت فلش مطابق جریان
- در صورت نیاز: لرزهگیر یا فلنج لاستیکی
- پمپ سیرکولاتور
- شیر فلکه دوم
- ادامه خط تا دیگ
- صافی حتماً باید بهگونهای نصب شود که محفظه رسوبگیر رو به پایین باشد.
- جهت فلش روی صافی با جهت جریان یکسان باشد.
مرحله ۴: نصب خود پمپ – جهت فلش و پوزیشن محور
دو نکته حیاتی در نصب پمپ سیرکولاتور:
- جهت فلش روی بدنه پمپ باید دقیقاً در جهت جریان آب باشد. نصب برعکس باعث کاهش شدید دبی، سروصدای غیرعادی و آسیب به پمپ میشود.
- موقعیت محور در پمپهای روتور تر:
- محور باید افقی باشد (طبق دستور اغلب سازندگان) تا یاتاقانها و روتور بهخوبی در آب غوطهور شوند و هوا در پمپ گیر نکند.
در پمپهای خطی، به راستای لوله دقت کنید؛ پمپ باید بدون تنش، دقیقاً همراستا با لوله بنشیند و از اعمال فشار مکانیکی برای “جا انداختن” فلنجها تا حد امکان خودداری شود.
مرحله ۵: سفت کردن اتصالات
- فلنجها را با ترتیب ستارهای سفت کنید تا فشار بهصورت متقارن پخش شود.
- از میزان مناسب نوار تفلون یا خمیر/کنف استفاده کنید؛ زیاد بودن نوار تفلون ممکن است بعداً بهصورت تکههای جدا شده باعث گرفتگی صافی یا پروانه شود.
- بعد از سفت کردن، از تراز بودن پمپ و عدم تاب برداشتن فلنجها مطمئن شوید.
مرحله ۶: سیمکشی و اتصال برق
- طبق دفترچه راهنمای پمپ، ترمینالها را مطابق فاز، نول و ارت وصل کنید.
- در صورت وجود ترموستات، کنترلر، اینورتر یا سیستم BMS، سیمکشی فرمان مطابق نقشه تابلو انجام شود.
- کابل و ترمینالها در معرض آب مستقیم یا روی کف مرطوب نباشند؛ در مسیرهای مرطوب از داکت یا لوله محافظ استفاده شود.
۶. هواگیری پمپ سیرکولاتور پس از نصب
یکی از حساسترین بخشهای آموزش نصب پمپ سیرکولاتور، هواگیری درست بعد از پر کردن مدار است. هوا در مدار میتواند:
- صدای قلقل و لرزش ایجاد کند
- باعث کاهش دبی و افت راندمان شود
- در بدترین حالت به یاتاقانها و روتور آسیب بزند
۶.۱. مراحل هواگیری عمومی مدار
- شیرهای فلکه قبل و بعد پمپ را باز کنید.
- مدار را تا فشار طراحی (مثلاً ۱.۵ تا ۲ بار در ساختمان مسکونی) پر کنید.
- از بالاترین نقاط سیستم (رادیاتورهای طبقات بالا، هواگیر اتوماتیک روی کلکتورها، منبع انبساط بسته و…) شروع به هواگیری کنید.
- روند هواگیری را تا زمانی ادامه دهید که:
- فشار سیستم پایدار شود.
- از شیرهای هواگیر فقط آب بدون حباب خارج شود.
۶.۲. هواگیری خود پمپ (برای مدلهای دارای پیچ هواگیری)
در بسیاری از مدلهای پمپ آبگرد، روی درپوش جلوی پمپ پیچ یا درب کوچکی برای هواگیری دستی وجود دارد:
- پمپ خاموش و برق قطع باشد.
- با پیچگوشتی مناسب، پیچ هواگیری را بهآرامی باز کنید.
- ابتدا هوا (صدای فیسفیس) خارج میشود؛ کمی صبر کنید تا آب ثابت و بدون حباب خارج شود.
- پیچ را مجدداً ببندید و از عدم نشتی مطمئن شوید.
- پمپ را روشن کنید و چند دقیقه کارکرد را زیر نظر بگیرید.
۷. تست اولیه پس از نصب (راهاندازی و کنترل عملکرد)
بعد از نصب و هواگیری، قبل از تحویل کار، این چکها را انجام دهید:
- تست برق:
- با مولتیمتر ولتاژ تغذیه پمپ را چک کنید (مطابق پلاک باشد).
- جهت چرخش موتور طبق فلش روی بدنه بررسی شود (در سهفازها مهم است).
- تست صدای کارکرد:
- پمپ باید یک هوم یکنواخت داشته باشد.
- هرگونه صدای قلقل، ساییده شدن، صدای شبیه ریگ یا کوبش غیرعادی نشانه مشکل است.
- تست دبی و گرمایش:
- چند رادیاتور و فنکویل در نقاط مختلف ساختمان را بررسی کنید.
- اگر بعضی واحدها گرم نمیشوند، احتمالاً هواگیری ناقص یا بالانس نبودن مدار است.
- کنترل نشتی:
- تمام فلنجها، مهرهماسورهها و درپوش هواگیری را از نظر نشتی چک کنید.
- کنترل آمپر مصرفی:
- اگر امکان دارد آمپر موتور را اندازهگیری و با پلاک مقایسه کنید؛ آمپر بیش از حد میتواند نشانه گیر کردن پروانه، بالانس نبودن یا دبی خارج از محدوده طراحی باشد.
۸. چکلیست نهایی برای نصب پمپ سیرکولاتور موتورخانه
چکلیست نصب پمپ سیرکولاتور
- بررسی نقشه و تعیین مسیر نصب (رفت یا برگشت)
- قطع برق پمپ و تابلو
- قطع آب و تخلیه جزئی مدار
- آمادهسازی ابزار و اتصالات (شیر فلکه، صافی، لرزهگیر، مهرهماسوره)
- برش و آمادهسازی لوله در محل نصب
- نصب شیر فلکهها قبل و بعد پمپ
- نصب صافی Y-type در سمت مکش با جهت فلش صحیح
- نصب پمپ با توجه به جهت فلش روی بدنه و پوزیشن محور
- سفت کردن اتصالات و کنترل همراستایی لوله و پمپ
- سیمکشی و اتصال برق مطابق دفترچه پمپ
- پر کردن مدار و هواگیری کامل سیستم
- هواگیری خود پمپ (در صورت وجود پیچ هواگیری)
- تست کارکرد، صدا، لرزش و دبی مدار
- کنترل نشتی و آمپر موتور
۹. اشتباهات رایج در طریقه نصب پمپ سیرکوله (و عواقب آنها)
۹.۱. نصب در جهت خلاف فلش
اشتباه: نصب پمپ بهگونهای که جریان آب خلاف فلش روی بدنه باشد.
نتیجه: کاهش شدید دبی، سروصدای غیرعادی، فشار اضافی روی پروانه و آببند و احتمال خرابی زودهنگام.
۹.۲. حذف صافی و شیر فلکه
اشتباه: نصب مستقیم پمپ بدون صافی Y و بدون شیر فلکه قبل و بعد آن.
نتیجه: ورود رسوب، تفلون و براده به پروانه، قفل روتور، سوختن موتور و عدم امکان سرویس بدون تخلیه کامل سیستم.
۹.۳. هواگیری ناقص بعد از نصب
اشتباه: پر کردن سیستم بدون هواگیری کامل مدار و خود پمپ.
نتیجه: صدای قلقل، لرزش، گرم نشدن بعضی واحدها و افزایش استهلاک یاتاقانها و روتور.
۹.۴. پوزیشن اشتباه محور در پمپهای آبگرد
اشتباه: نصب پمپ آبگرد با محور عمودی یا خارج از وضعیت توصیه شده سازنده.
نتیجه: جمع شدن هوا در محفظه روتور، روانکاری ناقص، افزایش سایش و خرابی زودهنگام یاتاقانها.
۹.۵. نبود ساپورت مناسب لوله و شاسی
اشتباه: رها کردن وزن پمپ روی لولهها یا شاسی ضعیف بدون لرزهگیر.
نتیجه: انتقال لرزش به شبکه لوله، شل شدن تدریجی اتصالات، نشتی در فلنجها و حتی ترک و شکستگی لوله.
اگر بعد از نصب با مشکلاتی مثل لرزش، صدای زیاد، قفل شدن روتور یا روشن نشدن پمپ مواجه شدید، بهتر است سراغ یک راهنمای تخصصی تعمیر پمپ سیرکولاتور بروید یا از تکنسین مجرب کمک بگیرید.
۱۰. سوالات متداول درباره نصب پمپ سیرکولاتور
پمپ سیرکولاتور را در مسیر رفت نصب کنیم یا برگشت؟
در اغلب موتورخانهها، نصب پمپ سیرکولاتور روی مسیر برگشت رایج است؛ در مدار گرمایش روی برگشت رادیاتورها یا فنکویلها قبل از دیگ آب گرم و در مدار سرمایش روی برگشت فنکویلها یا هواساز قبل از چیلر. نصب روی برگشت باعث کاهش دمای کاری پمپ، کاهش احتمال کاویتاسیون و سرویسپذیری بهتر میشود؛ با این حال محل دقیق نصب باید مطابق نقشه طراحی سیستم تعیین شود.
ترتیب صحیح اتصالات در طریقه نصب پمپ سیرکوله چگونه است؟
در یک موتورخانه معمولی، ترتیب پیشنهادی اتصالات در خط برگشت قبل از دیگ به این صورت است: لوله برگشت، شیر فلکه اول، صافی Y-type با جهت فلش درست، در صورت نیاز لرزهگیر یا فلنج لاستیکی، پمپ سیرکولاتور، شیر فلکه دوم و سپس ادامه خط تا دیگ. وجود صافی، شیر فلکهها و لرزهگیر نقش مهمی در سرویسپذیری و جلوگیری از خرابیهای زودهنگام دارد.
چطور بعد از نصب، هواگیری پمپ سیرکولاتور را انجام دهیم؟
بعد از نصب، ابتدا مدار را تا فشار طراحی پر کنید و از بالاترین نقاط سیستم (رادیاتورهای طبقات بالا، هواگیر اتوماتیک و…) هواگیری کامل انجام دهید تا فقط آب بدون حباب خارج شود. سپس اگر پمپ شما پیچ هواگیری دارد، پمپ را خاموش کرده، پیچ هواگیری را کمی باز کنید تا هوا بهطور کامل خارج و آب ثابت و بدون حباب خارج شود؛ بعد پیچ را ببندید و پمپ را دوباره راهاندازی کنید.
مهمترین اشتباهات در نصب پمپ سیرکوله چیست؟
مهمترین اشتباهات در طریقه نصب پمپ سیرکوله عبارتاند از: نصب پمپ در خلاف جهت فلش جریان، حذف صافی و شیر فلکه، هواگیری ناقص بعد از نصب، پوزیشن اشتباه محور در پمپهای آبگرد و نبود ساپورت مناسب برای لولهها و شاسی پمپ. این خطاها بهطور مستقیم باعث کاهش دبی، صدای زیاد، لرزش، قفل روتور و حتی سوختن موتور میشوند.
بعد از نصب پمپ سیرکولاتور چه تستهایی باید انجام شود؟
بعد از نصب و هواگیری، چند تست ضروری شامل کنترل ولتاژ تغذیه و جهت چرخش موتور، بررسی صدای کارکرد (هوم یکنواخت بدون قلقل و کوبش)، کنترل دبی و دمای رادیاتورها یا فنکویلها، اطمینان از عدم نشتی در فلنجها و مهرهماسورهها و در صورت امکان اندازهگیری آمپر موتور و مقایسه با مقادیر پلاک انجام میشود. این تستها کمک میکنند قبل از تحویل سیستم، مشکلات احتمالی شناسایی و رفع شوند.
