رله مشعل گازی آبران مدل G790

نقد و بررسی و مشخصات فنی رله کنترل شعله G790

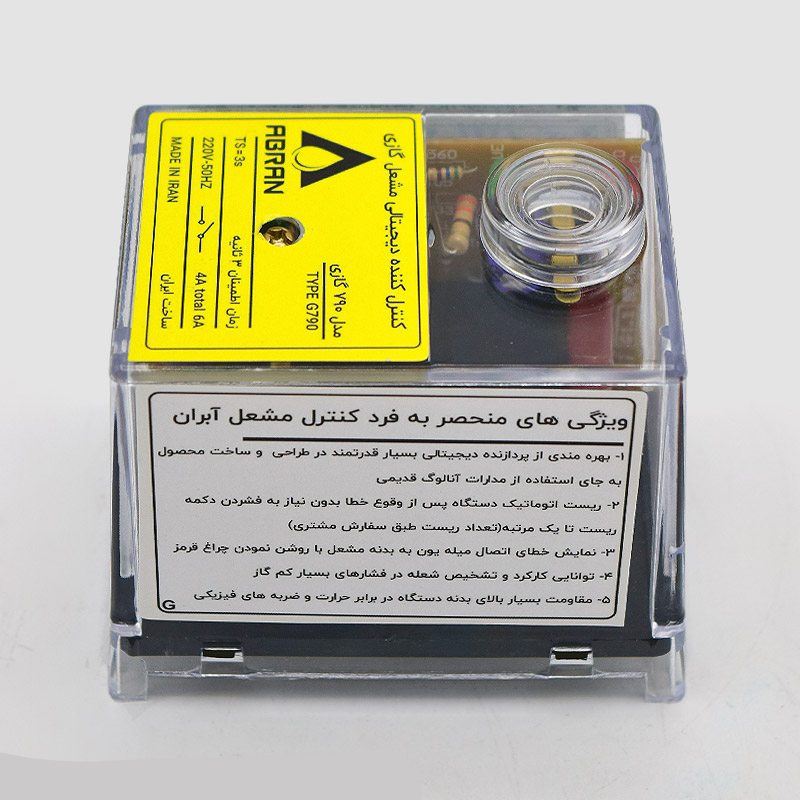

رله کنترل شعله G790 یکی از کنترلرهای پیشرفته جهت کنترل مشعل‌های دوگانه‌سوز (گاز و گازوئیل) است که با بدنه‌ای مقاوم ازپلی‌کربنات نشکن و نسوز ساخته شده است.این رله به‌صورت کامل الکترونیکی بوده و دارای یک چراغ LED راهنما و دکمه ریست در قسمت بالایی دستگاه است که کاربری آسان و تشخیص سریع وضعیت عملکرد را فراهم می‌سازد.رله G790 برای کنترل ایمن فرآیند احتراق طراحی شده و از دقت و پایداری بالایی برخوردار است.

مشخصات فنی

• ولتاژ ورودی: 220 ولت AC (دامنه عملکرد 190 تا 240 ولت)
• نوع فیوز: سریع (10A) یا کند (6A)
• توان مصرفی: 3VA
• حداکثر جریان خروجی هر پایه: 4 آمپر
• حداکثر مجموع جریان خروجی: 6 آمپر
• زمان تأخیر اولیه: حدود 30 تا 45 ثانیه
• درجه حفاظت (استاندارد عایقی): IP40
• زمان جرقه‌زنی اولیه: 3 تا 5 ثانیه
• تاخیر بازگشت به تنظیمات پس از خاموشی: حدود 2 ثانیه
• دمای کاری مجاز: 0 تا +60 درجه سانتی‌گراد
• وزن خالص: 180 گرم
• وضعیت نصب: قابل نصب در هر جهت (افقی یا عمودی)

کاربردها

• کنترل مشعل‌های گازسوز، گازوئیل‌سوز و دوگانه‌سوز
• سیستم‌های حرارت مرکزی و بویلرهای صنعتی
• کارگاه‌ها، گلخانه‌ها و تأسیسات حرارتی

ویژگی‌ها و مزایا

• بدنه مقاوم: از پلی‌کربنات ضدحرارت و ضدضربه جهت افزایش ایمنی و دوام ساخته شده است.
• چراغ LED وضعیت: برای نمایش سریع عملکرد دستگاه و تشخیص حالت‌های کاری.
• دکمه ریست: جهت راه‌اندازی مجدد پس از خطا یا خاموشی.
• طراحی الکترونیکی کامل: برای دقت بالا در کنترل شعله و اطمینان از عملکرد ایمن مشعل.
• نصب آسان: امکان نصب در هر موقعیت و محیط با درجه حفاظت IP40.
• پایداری حرارتی: مناسب برای کارکرد در دمای 0 تا 60 درجه سانتی‌گراد.

رله کنترل G790 با طراحی ایمن، ساختار مقاوم و عملکرد دقیق، گزینه‌ای ایده‌آل برای استفاده در سیستم‌های احتراق صنعتی و خانگی است.
سادگی در نصب، عملکرد پایدار و مصرف انرژی پایین از ویژگی‌های برجسته این محصول محسوب می‌شود.

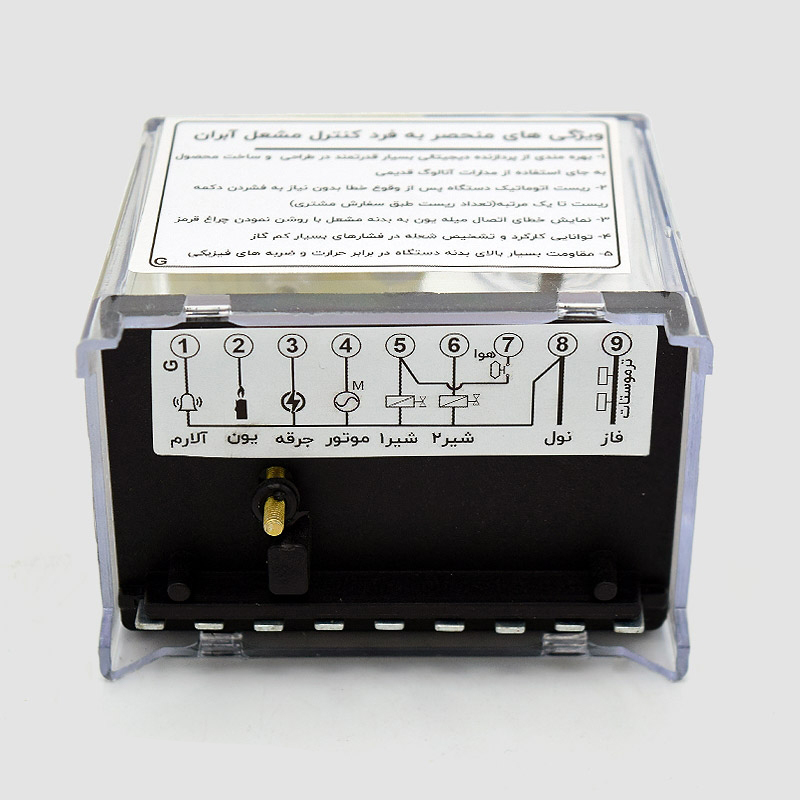

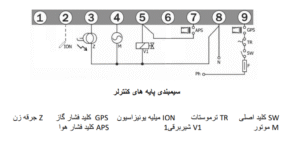

سیم بندی پایه های کنترلر مشعل G790
