مشعل گازوئیلی | انتخاب، عملکرد، مزایا و نکات فنی
مشعل گازوئیلی (Oil / Diesel Burner یا مشعل گازوئیلسوز) یکی از تجهیزات گرمایشی کلیدی است که در مناطقی که گاز شهری در دسترس نیست و یا نیاز به حرارت بالا وجود دارد، کاربرد فراوان دارد. این مشعلها با تبدیل سوخت مایع (گازوئیل) به ذرات بسیار ریز و ترکیب آن با هوا، شعلهای پایدار ایجاد میکنند که گرمای لازم را برای دیگ، کوره یا فرآیند صنعتی تأمین میکند.
مشعل گازوئیلی — برخلاف مشعل گازی — نیازمند پمپ، نازل و سیستم پیچیدهتری برای اتمایز کردن سوخت است، اما مزایای خودش را در شرایط مناسب دارد.
کاربردهای مشعل گازوئیلی
مشعلهای گازوئیلی در طیف وسیعی از مصارف به کار میروند:
- موتورخانههای مسکونی و تجاری: در ساختمانهایی که گاز شهری ندارند یا به عنوان سیستم پشتیبان.
- صنایع کوچک تا متوسط: تأمین گرما برای دیگ آب داغ، دیگ بخار، خشککنها، خطوط تولید مواد غذایی و غیره.
- کورههای صنعتی و مشاغلی با نیاز گرمایی بالا: نانوایی صنعتی، پخت سرامیک، چوبخشککن، کوره ذوب و …
- پروژههای خاص که بخشی از گرمایش یا فرایندشان به گاز دسترسی ندارد یا باید با سوخت مایع کار کنند.
مزایا و معایب مشعل گازوئیلی
🟢 مزایا
- امکان استفاده در مناطقی که گاز شهری وجود ندارد.
- ایجاد توان حرارتی بالا — با انتخاب ظرفیت مناسب میتوان گرمایش قوی تأمین کرد.
- انعطاف در طراحی و امکان تنظیم شعله برای بهینهسازی مصرف سوخت.
- قطعات متداول در بازار ایران و امکان تأمین سریعتر.
- برای ظرفیتهای بزرگ، قیمت سوخت مایع در برخی شرایط ممکن است مقرون به صرفهتر باشد.
🔴 معایب
- هزینهٔ سوخت گازوئیل معمولاً بالاتر از گاز شهری (در مناطقی که گاز است)
- نیاز به نگهداری بیشتر، تمیزکاری دورهای، مخصوصاً بخاطر تشکیل دوده و رسوب.
- تولید آلودگی بیشتر (ذرات معلق، دود و CO) نسبت به مشعل گازی پاکتر.
- صدای بیشتر و نیاز به سیستمهای تصفیه دود در موارد صنعتی
- سیستم پیچیدهتر به علت نیاز به پمپ، نازل و تنظیم دقیقتر.
انواع مشعل گازوئیلی و روش کار
الف) بر اساس نوع احتراق / مراحل
- تکمرحلهای (Single-stage): سوخت با فشار مشخص وارد نازل شده و در یک حالت میسوزد.
- دومرحلهای (Two-stage): در حالت بار کم و بار کامل، دو مقدار متفاوت سوخت تزریق میکند.
- مدولهشونده (Modulating): مقدار تزریق سوخت را به صورت پیوسته تنظیم میکند تا مصرف بهینه شود و نوسان دما کاهش یابد.
ب) روش اتمایز و نوع نازل
مشعل گازوئیلی باید سوخت را به ذرات بسیار ریز تبدیل کند (اتمیزه کند) تا با هوا به خوبی ترکیب شود و احتراق کامل انجام شود. معمولاً این کار به وسیله نازل فشار بالا یا سیستمهای اتمایز صورت میگیرد.
بهعنوان مثال، در مشعل نوع «gun-type» سوخت با فشار بالا از نازل خارج شده و به پودر تبدیل میشود.
ج) فن و هوادهی
برای تأمین هوا و تهویه لازم، از فن یا دمنده استفاده میشود. این فن باید طوری طراحی شود که حجم هوا و فشار مورد نیاز برای ترکیب با سوخت را فراهم کند.
د) کنترل و ایمنی
مشعل گازوئیلی به کنترلرهایی نیاز دارد که زمان روشن شدن، قطع سوخت، بررسی شعله، خطاها و ایمنی را مدیریت کنند. همچنین سیستمهای قطع خودکار در صورت افت فشار، قطع شعله یا خطا در سیستم حیاتیاند.
قطعات مشعل گازوئیلی + وظایف آنها
| قطعه | وظیفه اصلی | نکات اهمیت |
|---|---|---|
| پمپ گازوئیل | فشار دادن و تأمین سوخت به نازل | باید فشار مناسب ایجاد کند و از نظر نشتی بررسی شود |
| نازل | اتمایز کردن سوخت مایع به ذرات ریز | انتخاب صحیح زاویه، دبی و نوع نازل تعیینکننده کیفیت شعله است |
| فن / دمنده هوا | تأمین هوای لازم برای احتراق | باید حجم و فشار مناسب را برای ترکیب کامل ایجاد کند |
| الکترود جرقهزن | ایجاد جرقه برای مشتعلسازی سوخت | موقعیت و فاصله الکترود باید دقیق باشد |
| میله یون یا فتوسل | تشخیص وجود شعله و ارسال سیگنال به کنترلر | اگر خراب باشد مشعل قفل میکند |
| فیلتر گازوئیل | جلوگیری از ورود ذرات معلق به پمپ و نازل | فیلتر باید تمیز و کیفیت خوبی داشته باشد |
| ترموستات / پرشر سوئیچ | کنترل دما و فشار سوخت یا هوا | خطا در این قطعات منجر به عملکرد ناصحیح مشعل میشود |
| کنترلر / رله مشعل | مدیریت توالی فرمانها، تشخیص خطا و حفاظت | مغز سیستم مشعل است؛ کیفیت آن تأثیر زیادی دارد |
| لولهٔ احتراق / شعلهپخشکن | هدایت شعله به محفظه دیگ و توزیع حرارت | طراحی درست شعلهپخشکن باعث احتراق یکنواخت میشود |
برندهای ایرانی و بازار ایران

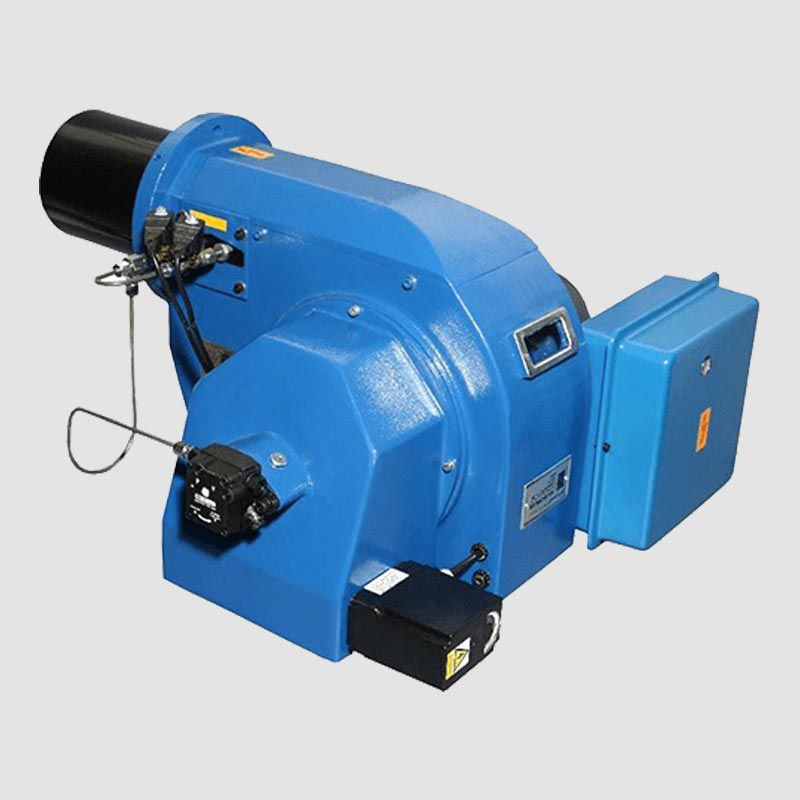

ایران رادیاتور
- یکی از برندهای پیشرو در ایران در زمینه مشعل گازوئیلی. تولید در ظرفیت وسیع از 40,000 تا 5,000,000 kcal/h
- مدلهایی مانند PDE 3 از این برند دارای توان 3،000،000 kcal/h با سیستم دومرحلهای هستند.
- مزایا: شبکه خدمات گسترده، تأمین قطعات، قیمت رقابتی، گارانتی، تعمیرکار زیاد
- البته در ظرفیتهای بزرگتر معمولاً به سفارش تولید میشوند.
مثال از مدل کوچک
- مدل RA2: توان حرارتی حدود 93,000 kcal/h، یک مرحلهای
دیگر برندها

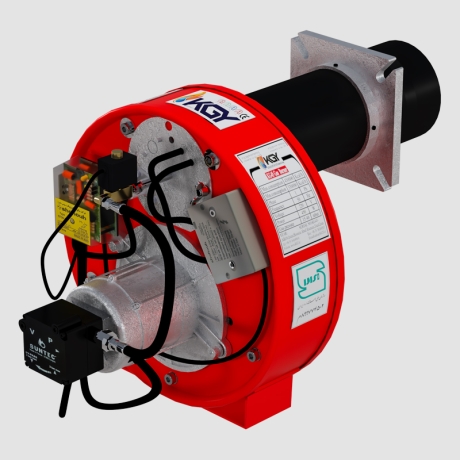

- برندهای داخلی مانند گرم ایران، شوفاژکار و کولاک گستر یزد (که اخیراً وارد بازار شدهاند) نیز مشعل گازوئیلی تولید میکنند.
- در انتخاب، مطمئن باش که برند خدمات پس از فروش، قطعات یدکی و کارشناسان نصب در منطقهٔ شما موجود باشند.
نکات انتخاب مشعل گازوئیلی برای دیگ
- ظرفیت لازم
ظرفیت گرمایی دیگ / فرآیند را محاسبه کن. سپس مشعلی با ظرفیت کمی بیشتر (۱۰–۲۰٪ اضافه) انتخاب کن تا در بار کامل دچار کمبود نشی. - مطابقت با دیگ
دهانه مقابل مشعل (قطر دهانه، عمق محفظه احتراق) باید با مشعل انتخابی سازگار باشد تا شعله به دیواره دیگ برخورد نکند یا عبور شعله معکوس نشود (Flame lift-off). - نوع عملکرد (تکمرحله، دومرحله، مدوله)
اگر مصرف حرارت ثابت است، مدل ساده کافی است. اگر مصرف متغیر است، مدوله انتخاب بهتری است برای کاهش مصرف سوخت و نوسان دما. - فشار پمپ و نازل
پمپ باید توان فشار کافی داشته باشه برای نازل، بدون افت فشار. - تطابق قطعات کنترلی و ایمنی
کنترلر معتبر، قطع خودکار، تشخیص شعله مطمئن، پرشر سوئیچ و ترموستات از قطعات حیاتیاند. - دسترسی به قطعات و خدمات
برند داخلی با پشتیبانی محلی در بسیاری مواقع مقرون به صرفهتر است. - راندمان و کنترل آلایندگی
انتخاب مشعل با راندمان بالا، کنترل مصرف سوخت و تنظیم دقیق هوا-سوخت باعث کاهش آلایندهها و هزینه میشود.
جدول نمونهای از مشعلهای گازوئیلی ایران رادیاتور
| مدل | ظرفیت حرارتی (kcal/h) | مصرف گازوئیل تخمینی | نوع عملکرد | نکات ویژه |
|---|---|---|---|---|
| RA2 | 40,000 – 93,000 | ~4 – 9.3 kg/h | یک مرحلهای | مناسب برای دیگ کوچک، نصب ساده |
| JPE 80/1 | 70,000 – 160,000 | ~7 – 16 kg/h | یک مرحلهای | کاربرد در ساختمانهای متوسط |
| PDE 3 | تا ~3,000,000 | — | دو مرحلهای | برای کاربردهای بزرگ صنعتی، دارای ضمانت برند |
| سایر سریها (PDE 0، PDE 1 و غیره) | مقادیر متنوع | — | عملکرد متنوع | بر اساس سفارش ظرفیت بالاتر |
نصب، راهاندازی و ایمنی
قبل از روشن کردن مشعل، سیستم باید به صورت کامل پرچ (purge) شود تا بخارات آب،گازوئیل باقیمانده و هرآنچه از احتراق قبلی مشعل بود در محفظه احتراق خارج گردد.
کنترل کامل جریان هوا، فشار سوخت، ایمنی شعله (میله یون / فتوسل) و قطع اضطراری باید رعایت شود.
بررسی حجم هوا و جلوگیری از Flame lift-off، اگر حجم هوا زیاد باشد، شعله از نازل جدا میشود و عملکرد ناپایدار میشود.
دودکش و مسیر خروج گازهای احتراق حتماً باید استاندارد، بدون گرفتگی و با عایق حرارتی باشد.
در زمان سرویس دورهای، بررسی نازل، پمپ، فیلتر، الکترودها و اتصالات ضروری است.
سوالات متداول (FAQ)
چرا همراه با مشعل گازويیلی نازل ارائه نمی شود و نازل را باید خودمان تهیه کنیم؟
دلیل اصلی: تنوع ظرفیت و کاربرد
هر مشعل گازوئیلی میتواند روی دیگ، کوره یا دستگاهی با ظرفیت متفاوت نصب شود.
نازلها بسته به موارد زیر انتخاب میشوند:
- ظرفیت حرارتی مورد نیاز (kcal/h)
مثلاً یک مشعل مدل PDE0 میتواند با نازل 0.5 یا 0.75 گالن در ساعت کار کند، بسته به اینکه دیگ چه توانی دارد. - زاویه پاشش نازل (مثلاً 45°، 60°، 80°)
زاویه پاشش به طول و شکل محفظه احتراق بستگی دارد. اگر اشتباه انتخاب شود، شعله یا به دیواره دیگ میخورد یا کامل شکل نمیگیرد. - الگوی پاشش (H، S، B و …)
نازلها بسته به نوع احتراق و هوادهی، ممکن است پاشش توپر (Solid) یا توخالی (Hollow) داشته باشند.
به همین خاطر، کارخانهها نمیتوانند نازل خاصی را بهصورت عمومی در کارتن بگذارند چون ممکن است برای نصبهای مختلف مناسب نباشد.
کدوم برند راندمان و عملکرد بهتری دارد؟
در بازار ایران، برندهایی مثل ایران رادیاتور، گرم ایران، شوفاژکار عملکرد قابل قبولی دارند؛ اما در کلاس بینالمللی، برندهایی مثل Riello و برندهایی که کنترل دقیق و مدولاسیون ارائه میدن (مثلاً مشعلهای Low-NOx یا پیشمیکس) راندمان و دوام بهتری دارند.
نکته: عملکرد خوب نه صرفاً به برند بستگی داره، بلکه به نگهداری، تنظیم دقیق، تطابق قطعات و شرایط نصب هم خیلی مرتبطه.
برای انتخاب مشعل فقط باید به نوع سوخت مصرفی مشعل توجه کنیم؟؟
خیر، نوع سوخت یکی از عوامل مهم در انتخاب مشعل است، اما تنها معیار نیست.
برای انتخاب درست مشعل باید چند عامل اساسی را با هم در نظر بگیرید:
🔹 عوامل مؤثر در انتخاب مشعل:
نوع سوخت مصرفی
گاز، گازوئیل یا دوگانهسوز بودن مشعل، تعیینکننده سیستم احتراق است.
ظرفیت حرارتی (kcal/hr یا kW)
باید با ظرفیت دیگ یا دستگاه مصرفکننده هماهنگ باشد؛ مشعل ضعیف باعث کمبود گرما و مشعل قوی موجب استهلاک زودرس میشود.
فشار سوخت و هوای احتراق
فشار گاز ورودی یا میزان مکش هوای محیط روی عملکرد شعله تأثیر مستقیم دارد.
نوع کاربرد
مثلاً مشعلهای صنعتی برای کوره یا خشککن با مشعلهای گرمایش مرکزی متفاوتاند.
نوع سیستم احتراق (مدولار یا ON/OFF)
مشعلهای مدولار راندمان بالاتر و مصرف کمتر دارند چون توان حرارتی را متناسب با نیاز تنظیم میکنند.
شرایط محیط نصب
دما، رطوبت، گردوغبار و تهویه محل نصب روی انتخاب مدل مناسب اثرگذار است.
در دسترس بودن قطعات یدکی و خدمات پس از فروش
برندهایی را انتخاب کن که در ایران پشتیبانی فنی و قطعات جایگزین در دسترس داشته باشند
