آشنایی کامل با انواع مشعل موتورخانه و اجزای کلیدی آنها
موتورخانه به عنوان مرکز تأمین گرمایش و آب گرم مصرفی در هر ساختمان، از تجهیزات مختلفی تشکیل شده است. در این میان، مشعل موتورخانه را میتوان به حق، قلب تپنده این سیستم نامید. اما مشعل دقیقاً چیست؟ چه انواعی دارد و از چه قطعاتی تشکیل شده است؟
اگر به دنبال یک راهنمای جامع و ساده برای آشنایی با این قطعه کلیدی هستید، این مقاله برای شما نوشته شده است. در اینجا به بررسی کامل انواع مشعل موتورخانه و تشریح وظیفه هر یک از اجزای اصلی آن میپردازیم.
مشعل موتورخانه چیست و چه وظیفهای دارد؟
مشعل دستگاهی است که با ترکیب یک نوع سوخت (مانند گاز یا گازوئیل) با هوا و سپس ایجاد جرقه، انرژی شیمیایی موجود در سوخت را به انرژی حرارتی تبدیل میکند. این حرارت به شکل یک شعله پایدار و کنترلشده به داخل دیگ حرارت مرکزی منتقل میشود.
وظیفه اصلی مشعل، تولید گرمای لازم برای افزایش دمای آب داخل دیگ است. این آب گرم سپس در دو مدار اصلی ساختمان جریان مییابد:
- سیستم گرمایش مرکزی: برای گرم کردن محیط از طریق رادیاتورها یا فنکوئلها.
- سیستم آب گرم بهداشتی: برای تأمین آب گرم مورد نیاز جهت مصارف روزمره.
انواع مشعل موتورخانه بر اساس نوع سوخت
مهمترین فاکتور در دستهبندی مشعلها، سوخت مصرفی آنهاست. بر این اساس، سه نوع اصلی مشعل در تأسیسات ساختمانی وجود دارد:
۱. مشعل گازی (گازسوز)
این مشعلها رایجترین نوع مورد استفاده در مناطق شهری هستند و با سوخت گاز طبیعی کار میکنند. به دلیل دسترسی آسان به گاز شهری، هزینه پایینتر سوخت و احتراق پاکتر نسبت به سوختهای مایع، مشعلهای گازی انتخاب اول بسیاری از پروژههای مسکونی و تجاری محسوب میشوند.
۲. مشعل گازوئیلی (گازوئیلسوز)
مشعلهای گازوئیلی در مکانهایی که دسترسی به شبکه گاز شهری وجود ندارد (مانند مناطق روستایی، کارگاههای صنعتی یا ویلاها) کاربرد فراوانی دارند. این مشعلها برای ذخیره سوخت خود به یک مخزن جداگانه (تانک گازوئیل) نیاز دارند. اگرچه هزینه سوخت و نگهداری آنها معمولاً بالاتر از مشعلهای گازی است، اما راهکاری قدرتمند و قابل اتکا برای تولید گرما هستند.
۳. مشعل دوگانهسوز (گاز و گازوئیل)
مشعل دوگانهسوز یک راهکار هوشمندانه و تطبیقپذیر است که قابلیت کار با هر دو سوخت گاز و گازوئیل را دارد. این مشعلها برای مکانهای حساس که قطعی گرمایش در آنها قابل قبول نیست (مانند بیمارستانها، مجتمعهای بزرگ یا صنایع) ایدهآل هستند. در شرایط عادی، مشعل از سوخت ارزانتر یعنی گاز استفاده میکند و در صورت افت فشار یا قطعی گاز، میتوان آن را به سادگی روی حالت گازوئیل قرار داد تا سیستم گرمایش بدون وقفه به کار خود ادامه دهد.
آشنایی با اجزای اصلی مشعل موتورخانه
اگرچه ظاهر مشعلها ممکن است پیچیده به نظر برسد، اما عملکرد آنها حاصل هماهنگی چند سیستم اصلی است. در ادامه، اجزای کلیدی یک مشعل را به تفکیک وظیفه بررسی میکنیم.
سیستم هوارسانی (Air Supply System)
احتراق بدون اکسیژن ممکن نیست. این سیستم وظیفه تأمین هوای مورد نیاز برای تشکیل شعله را بر عهده دارد.

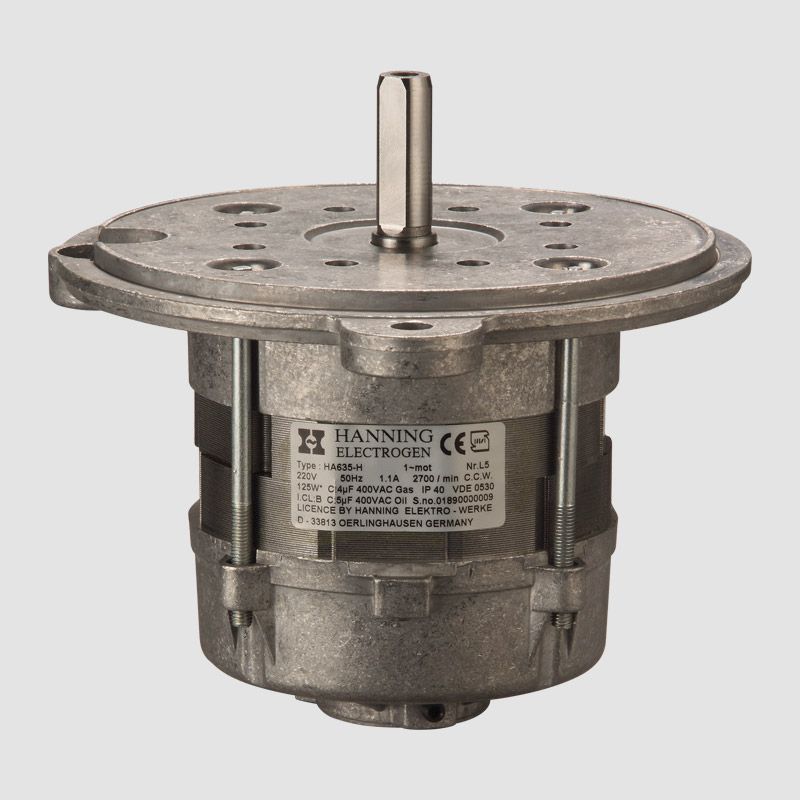

- الکتروموتور و ونتیلاتور (فن): الکتروموتور، فن یا پروانه مشعل را با سرعت بالا به چرخش درمیآورد تا هوای محیط را به داخل مشعل مکش کرده و به سمت محفظه احتراق هدایت کند.
- دمپر هوا (Air Damper): یک صفحه قابل تنظیم در ورودی هوا است که به تکنسین اجازه میدهد مقدار هوای ورودی را متناسب با حجم سوخت تنظیم کند تا احتراق کامل و بهینه صورت گیرد.
سیستم سوخترسانی (Fuel Supply System)
این سیستم وظیفه انتقال سوخت از منبع به محفظه احتراق را دارد.

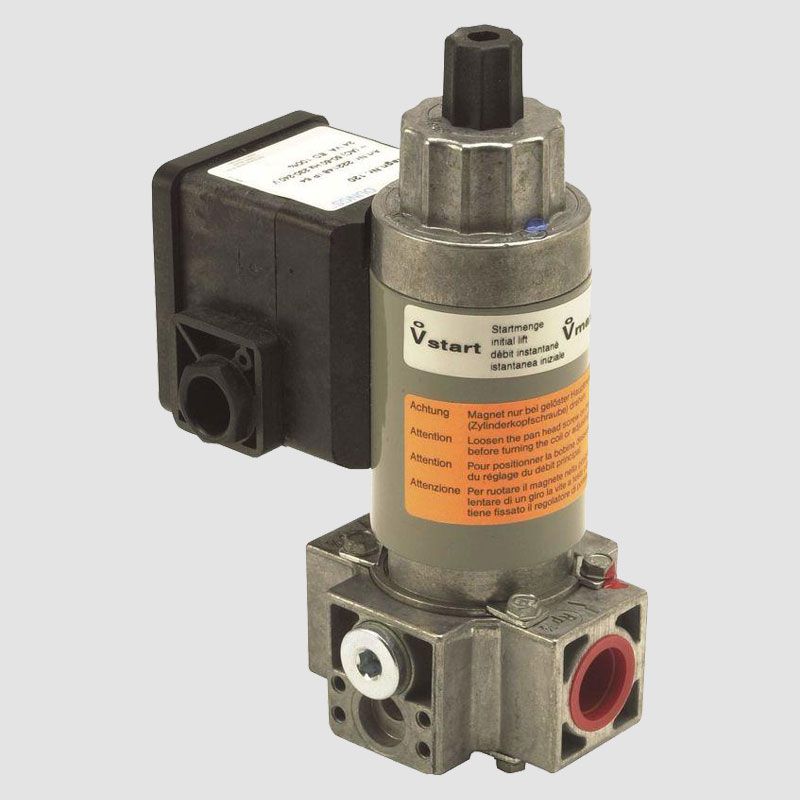

- شیر برقی (Solenoid Valve): یک شیر کنترلشونده با جریان برق است که مسیر سوخت (گاز یا گازوئیل) را باز یا بسته میکند. این قطعه نقش مهمی در ایمنی دستگاه دارد.

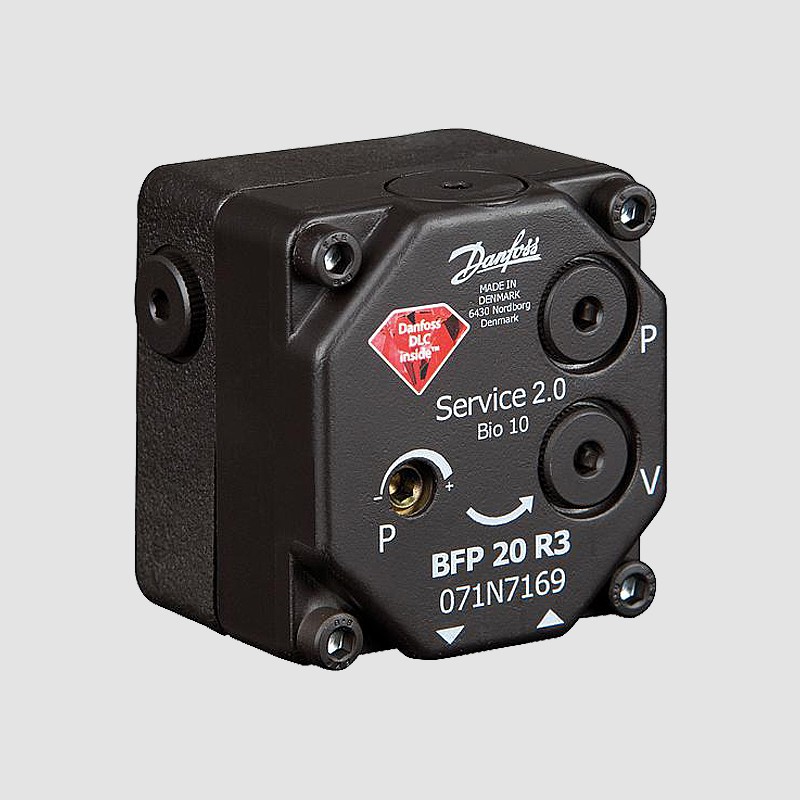

- پمپ گازوئیل و نازل (مخصوص مشعل گازوئیلی): در مشعلهای گازوئیلی، پمپ وظیفه مکش سوخت از مخزن و پاشش پرفشار آن از طریق یک نازل را بر عهده دارد. این عمل باعث پودری شدن گازوئیل و احتراق بهتر آن میشود.
سیستم جرقهزنی (Ignition System)
این سیستم حرارت اولیه مورد نیاز برای شروع فرآیند احتراق را فراهم میکند.

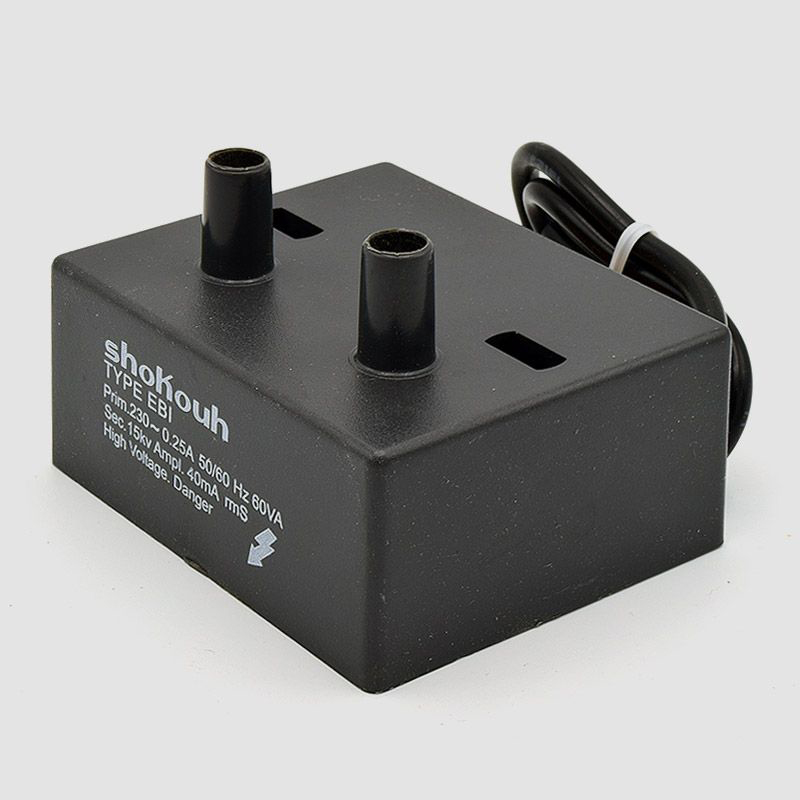

- ترانسفورماتور جرقه (Ignition Transformer): ولتاژ برق شهری را به چندین هزار ولت افزایش میدهد تا بتواند جرقهای قوی ایجاد کند.

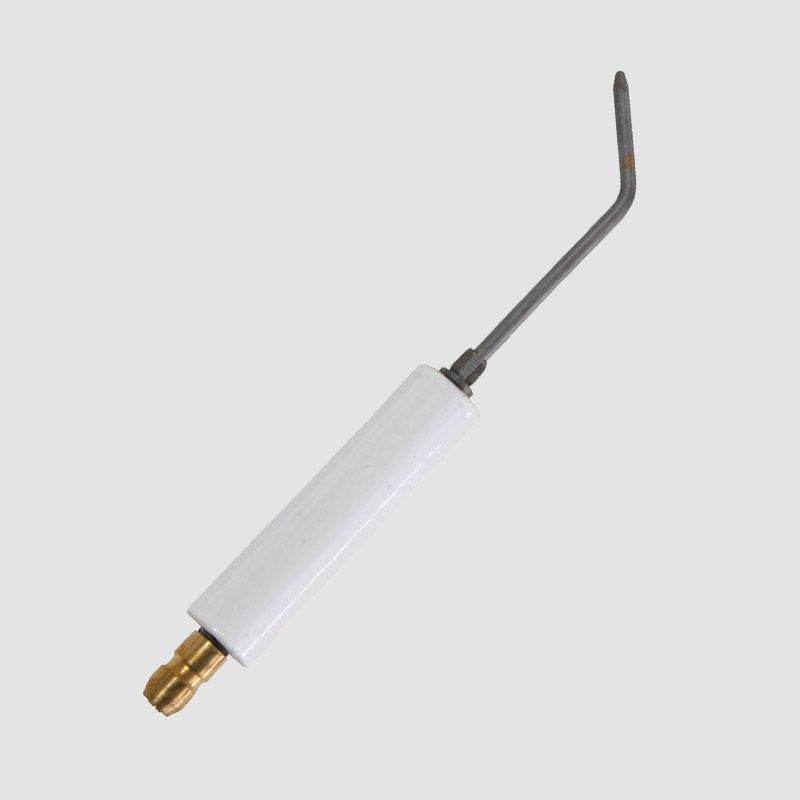

- الکترودهای جرقه (Ignition Electrodes): دو میله سرامیکی با نوک فلزی هستند که جرقه ولتاژ بالا را در نزدیکی نقطه خروج سوخت ایجاد میکنند.
سیستم کنترل و ایمنی (Control & Safety System)
این بخش مغز متفکر مشعل است و بر تمام مراحل کار نظارت دارد.

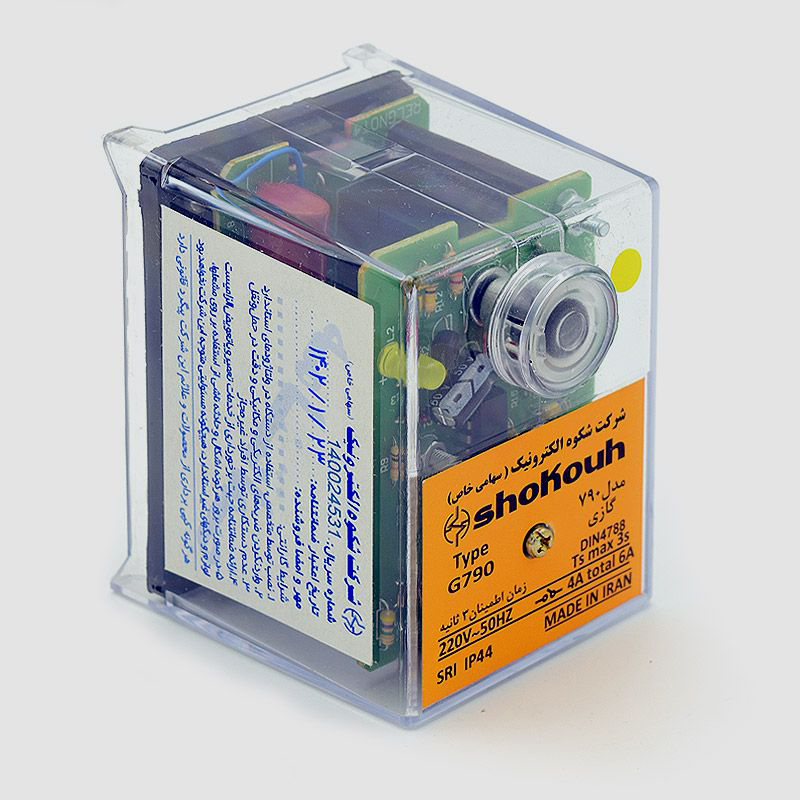

- رله کنترل (Control Relay): این قطعه الکترونیکی، وظیفه مدیریت زمانبندی و هماهنگی بین تمام اجزای دیگر (فن، شیر برقی، ترانس جرقه) را بر عهده دارد و به نوعی فرمانده اصلی مشعل است.
سنسورهای تشخیص شعله (Flame Sensors): این سنسورها وظیفه دارند تا پس از باز شدن مسیر سوخت، از تشکیل شعله اطمینان حاصل کنند. اگر شعله تشکیل نشود یا در حین کار خاموش شود، این سنسورها فوراً به رله فرمان قطع سوخت را میدهند. این سنسورها بسته به نوع مشعل متفاوتاند:

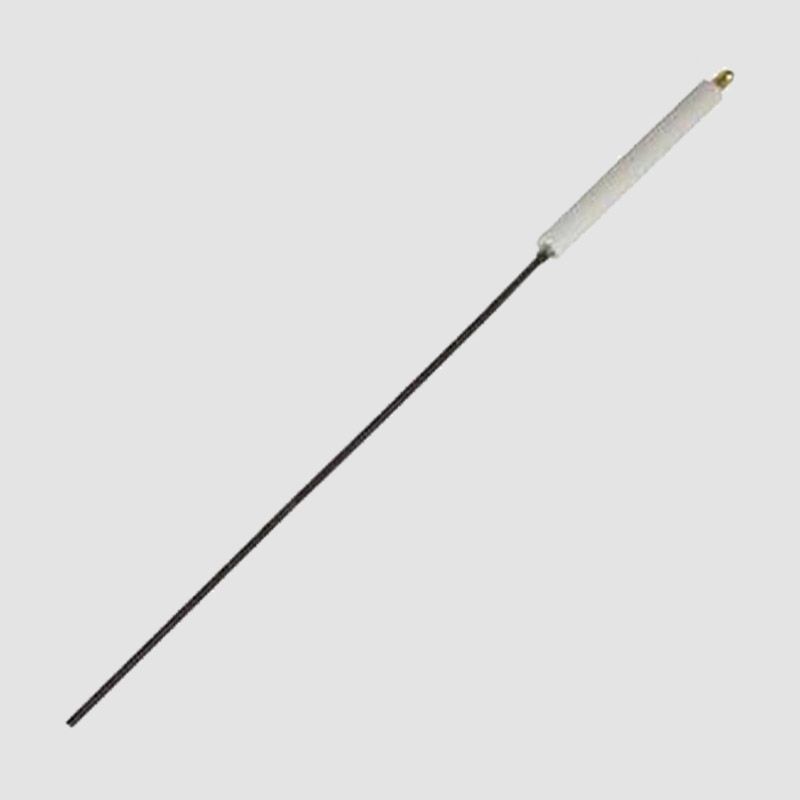

- میله یونیزاسیون: در مشعلهای گازی استفاده میشود.

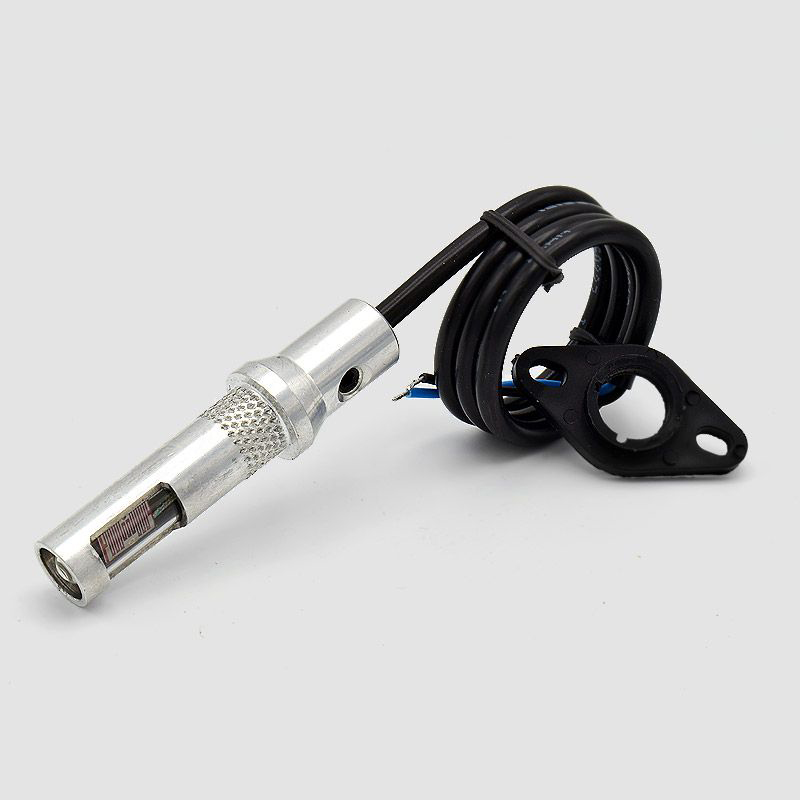

- چشم الکترونیکی (فتوسل): در مشعلهای گازوئیلی کاربرد دارد.
نتیجهگیری: انتخاب مشعل مناسب و اهمیت سرویس دورهای
همانطور که دیدیم، مشعل موتورخانه دستگاهی متشکل از قطعات هماهنگ برای تولید ایمن و بهینه حرارت است. انتخاب نوع مشعل (گازی، گازوئیلی یا دوگانهسوز) به عواملی مانند دسترسی به سوخت، نیاز پروژه و بودجه بستگی دارد.
نکته پایانی و بسیار مهم این است که نصب صحیح و سرویس و نگهداری دورهای مشعل توسط متخصص، برای تضمین ایمنی، افزایش راندمان و طول عمر دستگاه امری ضروری است. تنظیم دقیق مشعل نه تنها مصرف سوخت را کاهش میدهد، بلکه از بروز خطرات جدی نیز جلوگیری میکند.
